Стальные регистры отопления: устройство, виды, расчет мощности и правила выбора
В категории отопительного оборудования для крупных, складских и технических помещений стальные регистры отопления удерживают прочные позиции. Несмотря на появление современных дизайнерских радиаторов и конвекторов, приборы из гладких стальных труб остаются лучшим решением там, где на первом месте стоят надежность, прочность и высокая тепловая мощность при минимальных затратах.
Что такое стальной регистр отопления и где он применяется

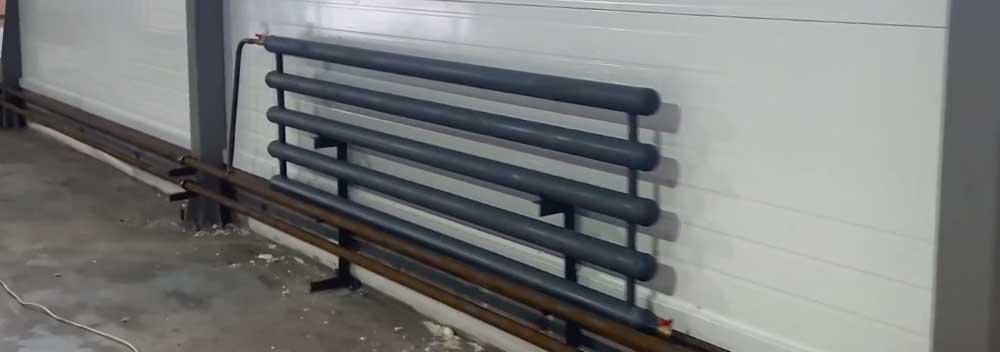

Стальной регистр отопления – это отопительный прибор, состоящий из двух или более параллельно расположенных стальных труб большого диаметра, соединенных между собой перемычками (патрубками) для циркуляции теплоносителя.
Главные сферы применения:
- промышленные цеха и складские комплексы
- гаражи, автосервисы, автомойки и мастерские
- теплицы, животноводческие фермы и аграрные объекты
- подвальные и цокольные помещения, котельные
- коммерческие объекты, кафе и жилые интерьеры в стиле лофт
Конструктивные типы стальных регистров
По схеме движения теплоносителя и конфигурации труб регистры отопления делятся на два основных типа.
- Секционные (П-образные / Z-образные): состоят из нескольких параллельных труб, заглушенных по торцам. Теплоноситель входит в верхнюю трубу, проходит ее по всей длине и через вертикальную перемычку переливается в следующую. Такая схема снижает гидравлическое сопротивление системы, но требует правильного размещения воздухоотводчиков.
- Змеевиковые (S-образные): изготовлены из сплошной трубы с дугообразными отводами. Теплоноситель последовательно проходит весь путь без застойных зон, что гарантирует равномерный прогрев всей поверхности и исключает скопление воздуха в промежуточных секциях.
По форме профиля трубы выделяют приборы из круглых (классический вариант с максимальной гидродинамикой) и профильных/квадратных труб (компактнее смотрятся на стене, удобнее при монтаже).
По способу установки приборы бывают настенными (крепятся на кронштейны) и напольными (оснащаются приваренными опорными стойками).
Технические характеристики и сравнение с другими приборами
Для объективной оценки эффективности сравним стальные регистры с популярными альтернативами.
| Параметр | Стальной регистр | Биметаллический радиатор | Чугунная батарея |
|---|---|---|---|
| Рабочее давление | До 10–16 бар | До 20–35 бар | До 9–12 бар |
| Устойчивость к гидроударам | Высокая | Высокая | Средняя |
| Устойчивость к загрязненному теплоносителю | Абсолютная (гладкие стенки) | Средняя (узкие каналы) | Высокая |
| Требовательность к уходу | Минимальная (легко мыть) | Сложная (пыль в ребрах) | Средняя |
| Стоимость 1 кВт мощности | Низкая | Высокая | Средняя |
Преимущества и недостатки
Плюсы:
- высокая надежность: толстые стенки трубы и сварные соединения выдерживают скачки давления и гидроудары.
- неприхотливость к качеству воды: большой внутренний диаметр исключает засорение окалиной и ржавчиной.
- простота в обслуживании: гладкая поверхность легко очищается от пыли и грязи, что критично для производств, сервисов и складов.
- долговечность: срок службы при качественной сварке превышает 25–30 лет.
Минусы:
- большой объем теплоносителя: требует больше энергии для первичного нагрева и мощного циркуляционного насоса.
- высокая инерционность: медленно нагреваются и медленно остывают, что затрудняет точную автоматическую регулировку температуры.
- утилитарный внешний вид: без специальной покраски или декоративных экранов подходят преимущественно для технических пространств.
Экспресс-расчет мощности и длины регистра
При базовом расчете отопления стандартных помещений со стандартной высотой потолков (до 3 м) принято использовать норму: 1 кВт тепловой мощности на 10 кв. м площади.
Для точного подбора габаритов прибора используется соотношение диаметра трубы, количества ниток (труб в регистре) и длины секции.
Ориентировочная таблица подбора регистров (при высоте потолка 2.7–3.0 м):
| Диаметр трубы (D) | Кол-во ниток | Длина регистра | Отапливаемая площадь |
|---|---|---|---|
| 76 мм | 3 нитки | 2.0 м | 10–12 кв. м |
| 89 мм | 3 нитки | 2.5 м | 15–18 кв. м |
| 108 мм | 4 нитки | 3.0 м | 25–30 кв. м |
| 133 мм | 4 нитки | 4.0 м | 45–50 кв. м |
Важное правило проектирования: расстояние между параллельными трубами в регистре должно составлять не менее 1.5 × D (где D – внешний диаметр трубы). Если расположить трубы слишком близко, они будут излучать тепло друг на друга, снижая суммарную теплоотдачу прибора на 15–20%.
Чек-лист перед покупкой и заказом
- Толщина стенки трубы: убедитесь, что используется труба со стенкой не менее 3–3.5 мм для долговечной работы в системах центрального или автономного отопления.
- Качество сварных швов: швы должны быть ровными, без подрезов и пор. Приобретайте изделия с заводской опрессовкой (проверкой давлением).
- Наличие геометрии: проверьте параллельность ниток и отсутствие внутренних наплывов металла в местах врезки перемычек.
- Комплектация: уточните наличие заводских патрубков с резьбой или под сварку, а также наличие резьбового отверстия под кран Маевского в верхней точке прибора.
Часто задаваемые вопросы (FAQ)
Можно ли ставить регистры в систему с естественной циркуляцией?
Да, благодаря большому внутреннему диаметру трубы регистры имеют минимальное гидравлическое сопротивление, что идеально подходит для гравитационных систем.
Подходят ли стальные регистры для жилых помещений?
Подходят, особенно при оформлении интерьеров в стиле лофт или промышленный дизайн. В этом случае их обычно покрывают термостойкой порошковой краской ярких или матовых тонов.
